RマスターシリンダーのOH

今回もまた、自分でXRのリヤのマスターシリンダーをOHすることにしました。

写真中央部の筒状のものがマスターシリンダーになります。

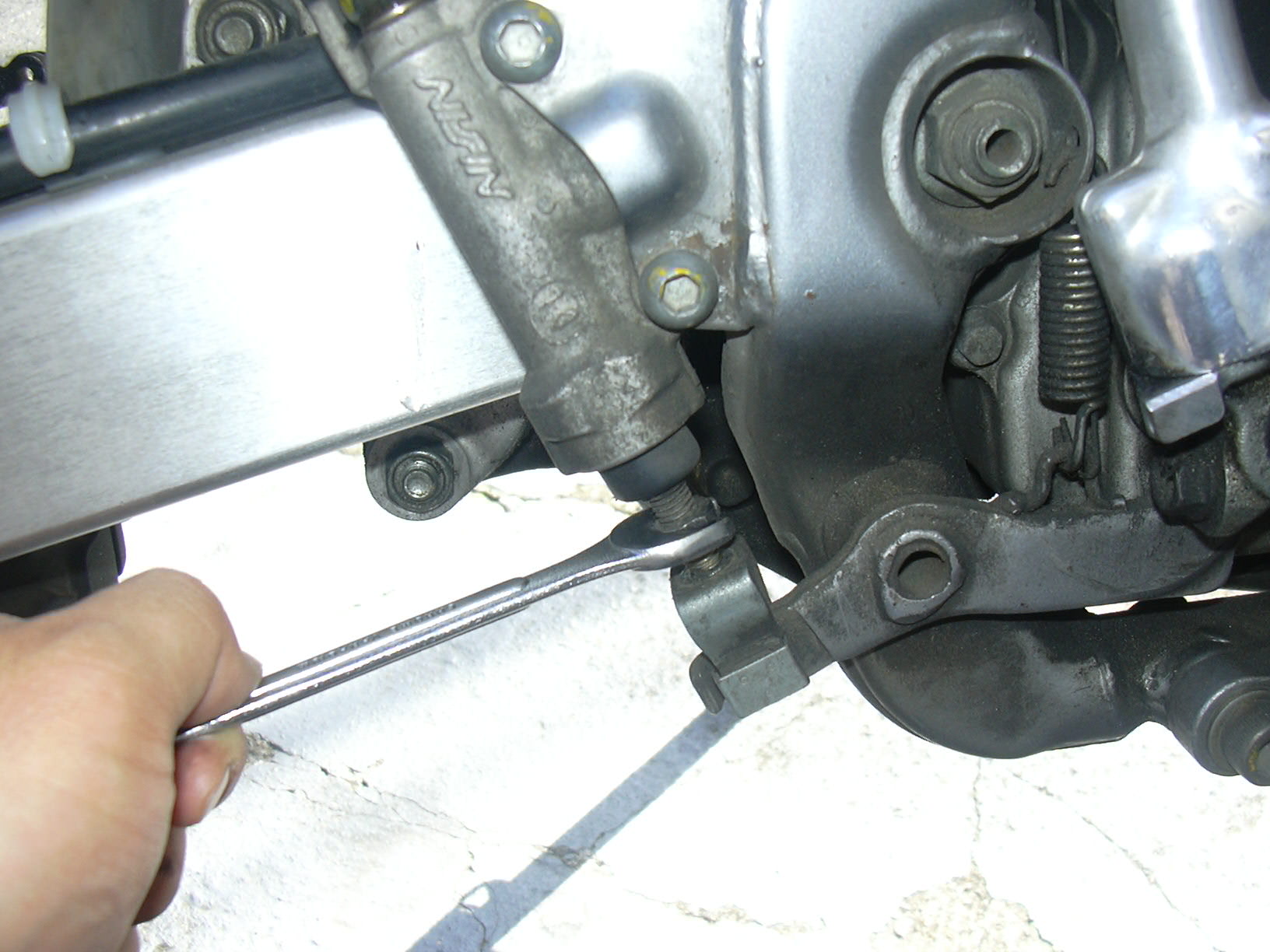

マスターシリンダー下部のブレーキペダルのナットを取り外します。
フレームの取り付けボルトを取り外すと、ペダルの取り外しが大変になるからです。

マスターシリンダーとフレームが外れました。

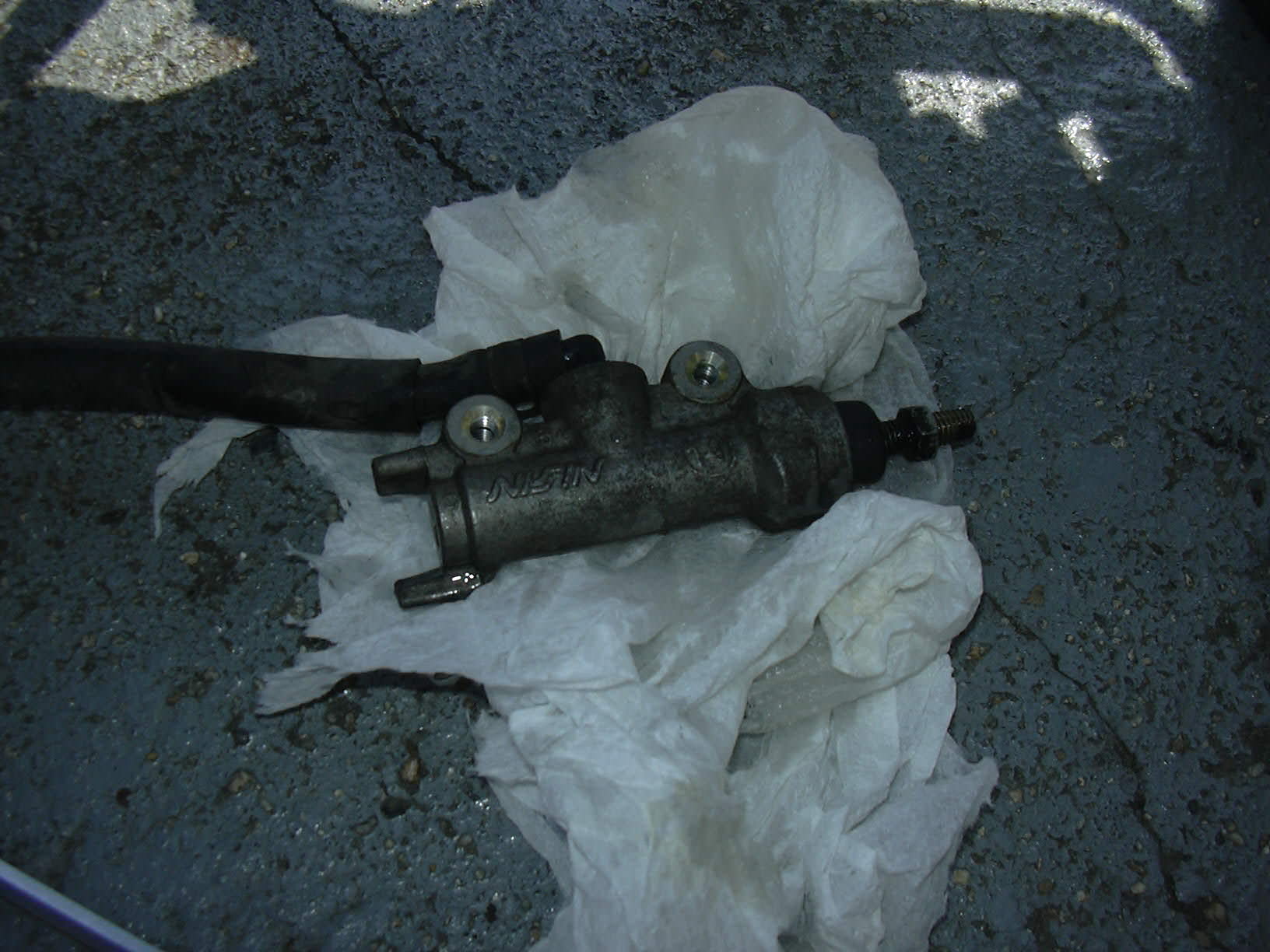

取り外したものです。ここまでは楽なのですが、
ここからが大変です

ブレーキフルードがこぼれるので、紙のウエスと

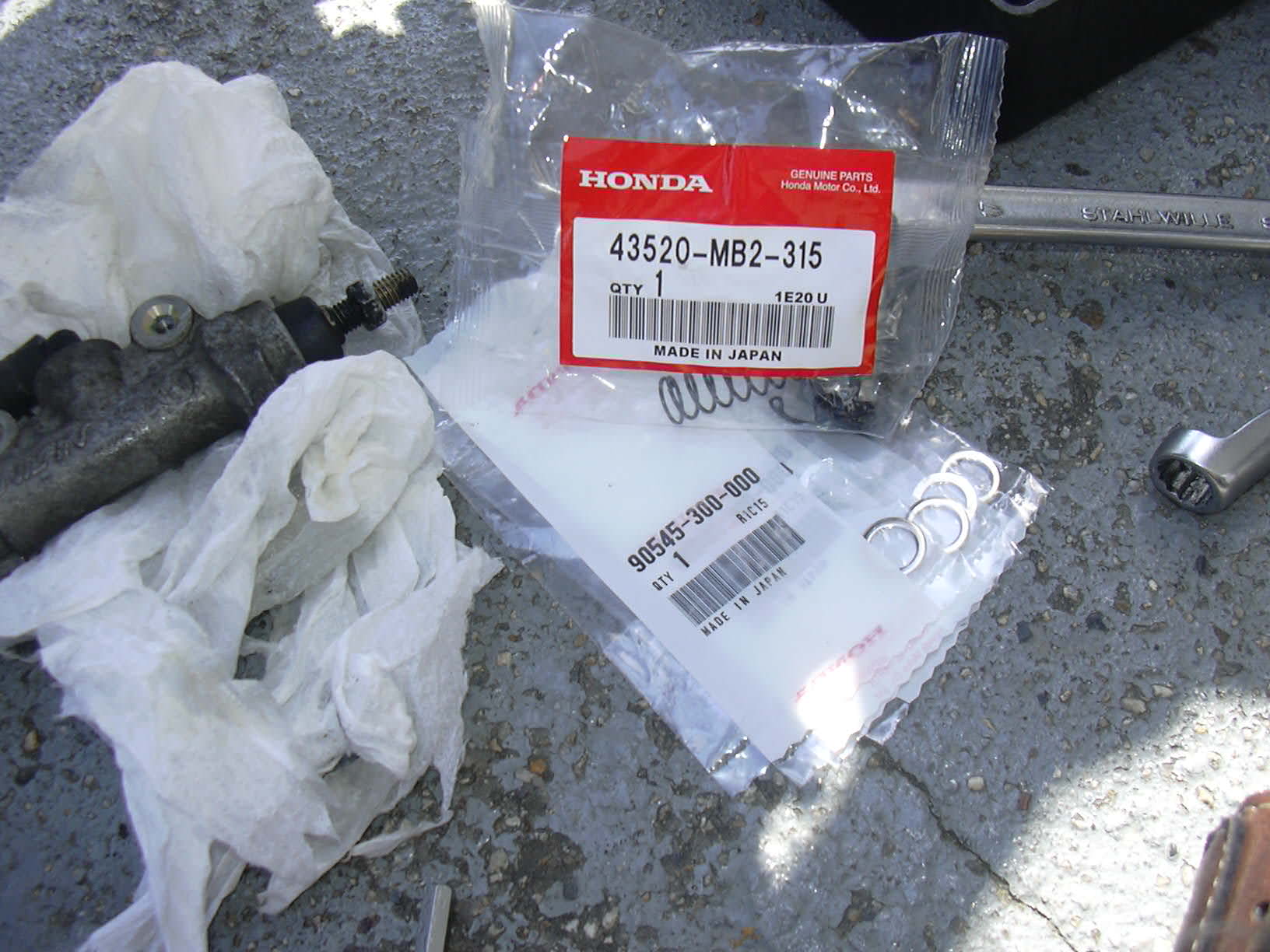

今回新しく購入した純正部品です。

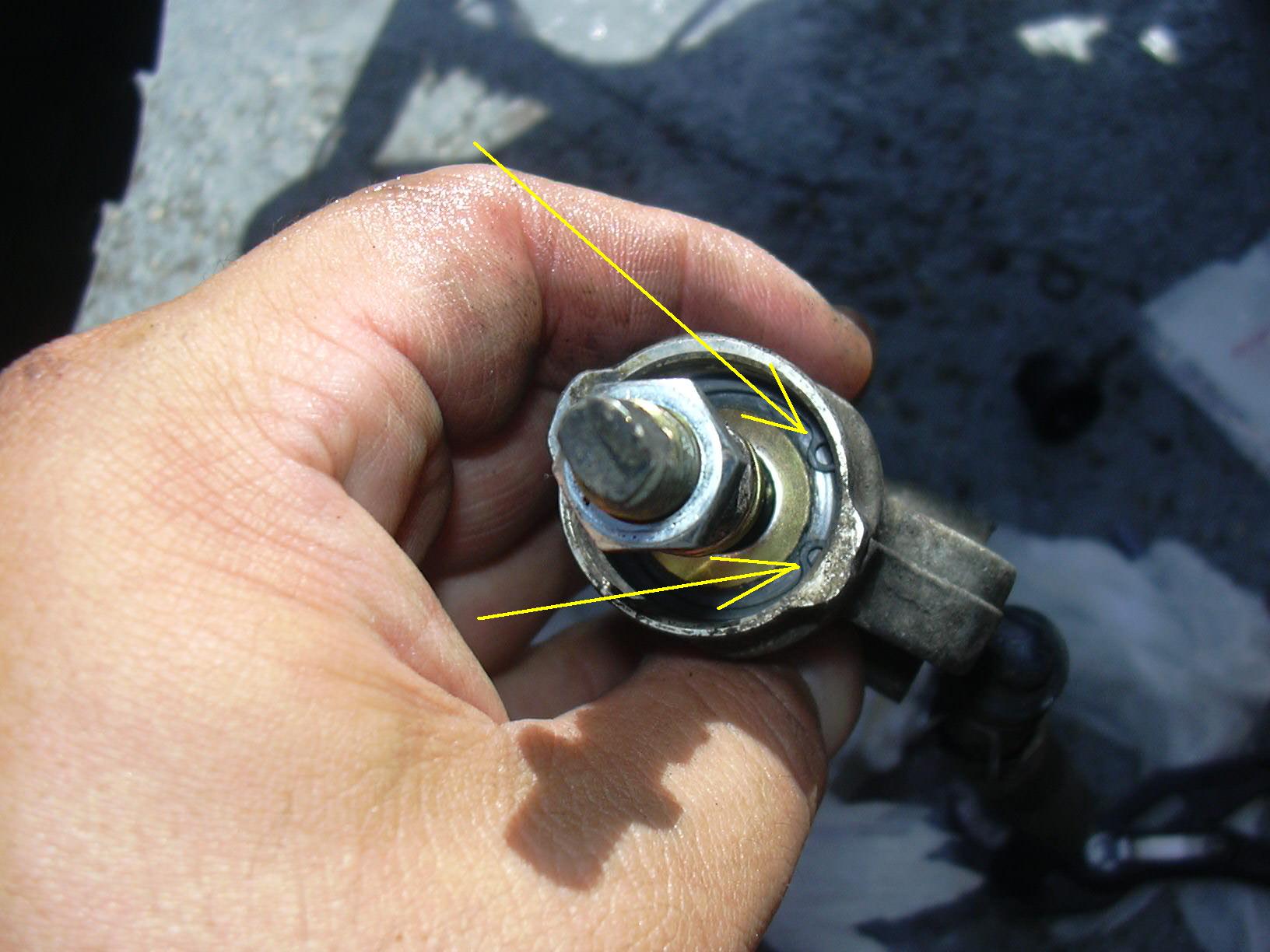

→のスナップリングの取り外しが厄介です。これが今回の
厄介な作業の一つです。

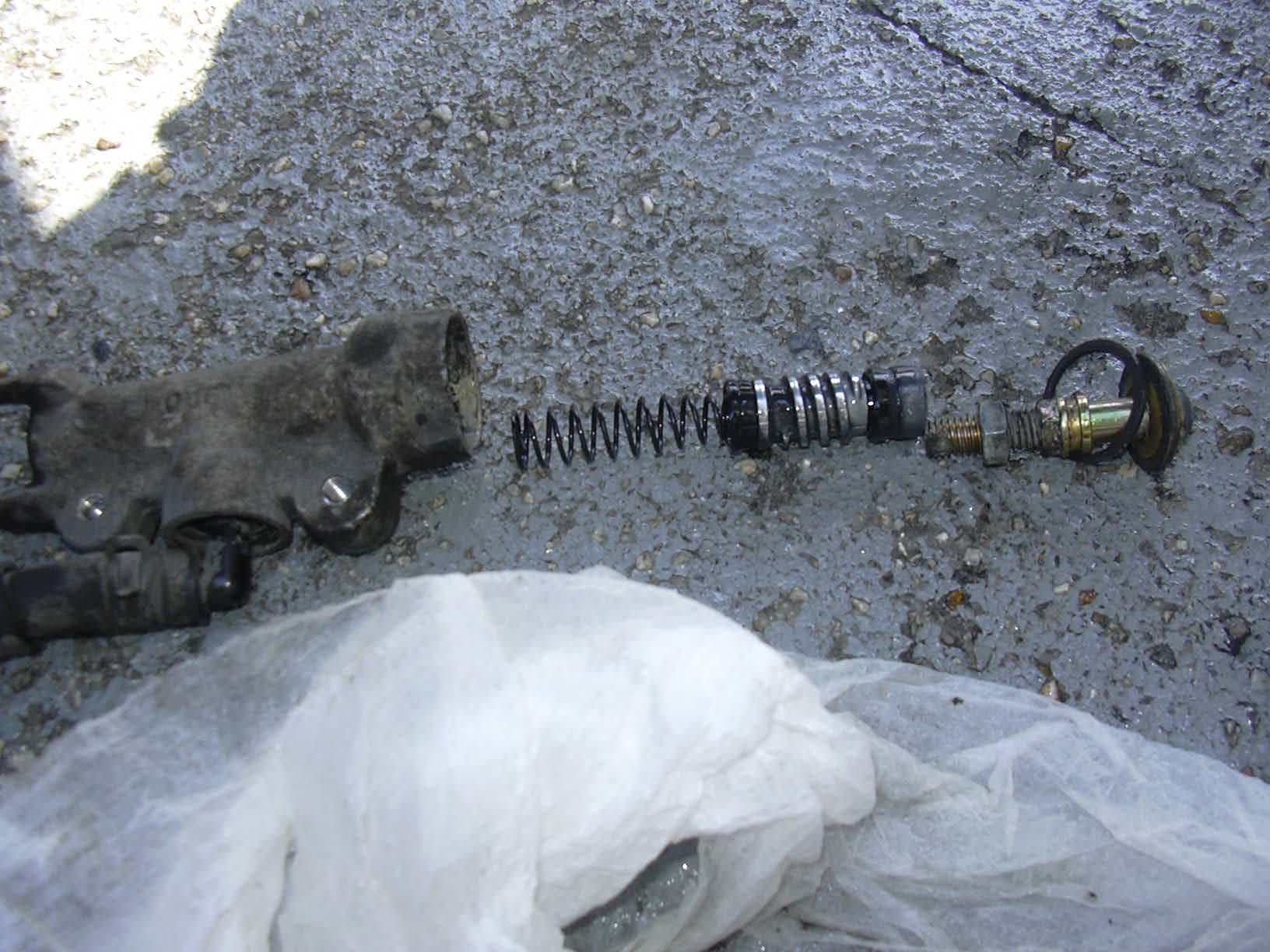

何とか取り外すと、このようにバネとかその他謎の部品が
いっぱい出てきます。

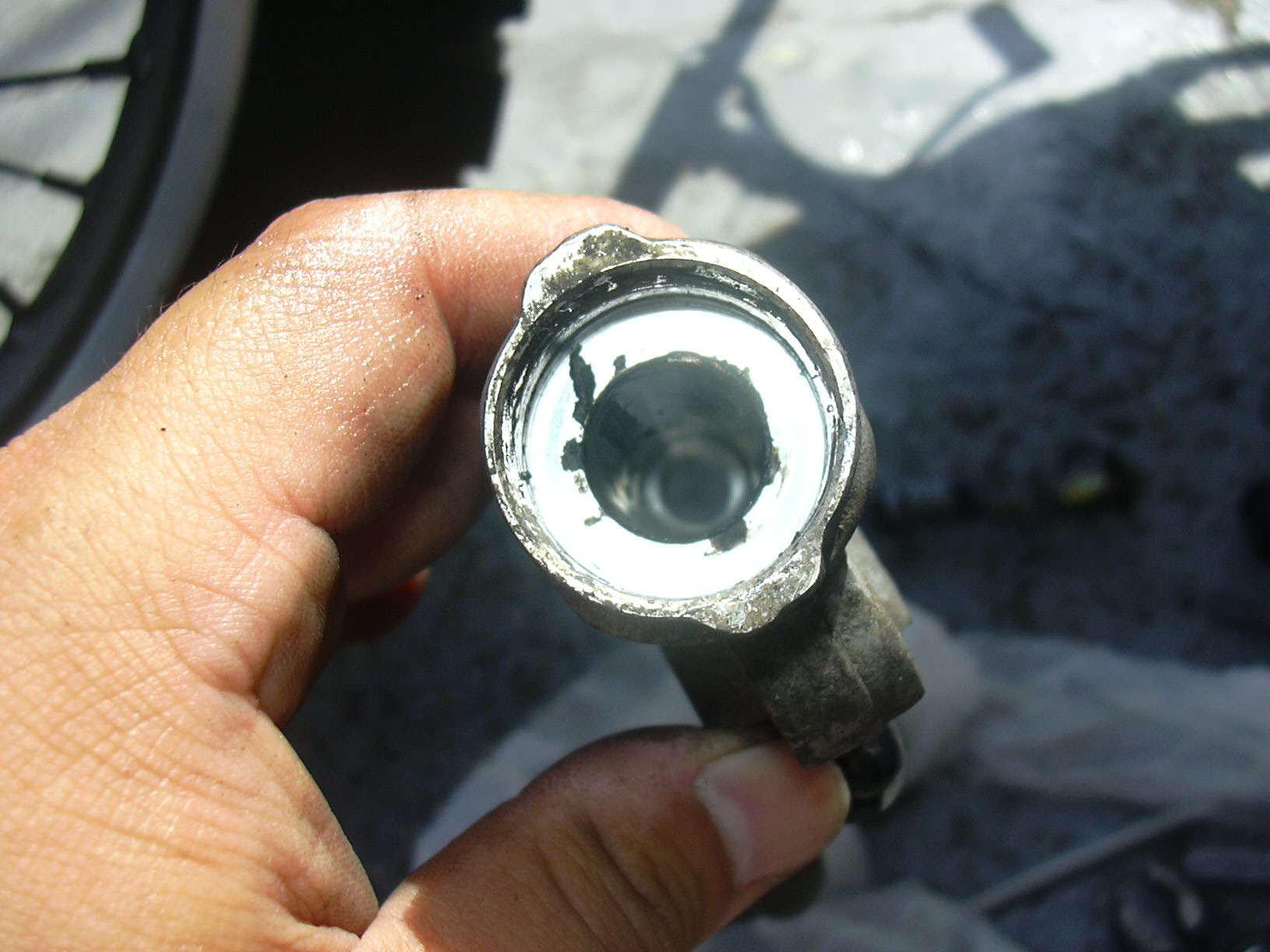

取り外した後の、シリンダーの様子です。手前の黒いしみは
ゴム片でしょうか？よくわかりませんが、簡単にきれいに取れます
